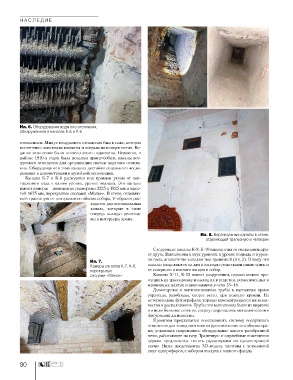

НА СЛЕДИЕ

Ил. 6. Оборудование водяного отопления,
обнаруженное в каналах К-5 и К-6

отоплением. Минус воздушного отопления был в саже, которая
постепенно заполняла комнаты и оседала на поверхностях. Во-
дяное отопление было лишено этого недостатка. Вероятно, в
районе 1910-х годов была попытка приспособить каналы воз-
душного отопления для организации систем водяного отопле-
ния. Оборудование в этих каналах достойно отдельного иссле-
дования и демонстрации в музейной экспозиции.
Каналы К-7 и К-8 расходятся под прямым углом от цен-
трального хода в одном уровне, уровне подвала. Эти каналы
имеют камеры – помещения размерами 3225 х 1825 мм и высо-
той 1675 мм, перекрытые сводами «Манье». В стене, отделяю-
щей трапезную от центрального объема собора, V-образно рас-
ходятся два вертикальных
канала, которые в свою
очередь выходят решетка-
ми в интерьеры храма.

Ил. 8. Вертикальные каналы в стене,
отделяющей трапезную и четверик

Следующие каналы К-9, К-10 выполнены со смещением друг
от друга. Выполнены в двух уровнях: в уровне подвала и в уров-
Ил. 7. не пола, аналогично каналам под трапезной (ил. 2). В полу эти
Камеры каналов К-7, К-8, каналы разделяются на два и выходят решетками симметрично
перекрытые от северного и южного входов в собор.
сводами «Манье» Каналы К-11, К-12 имеют разрушения, однако можно про-
следить их трассировку и выход их в решетки, установленные в
мраморных плитах подоконников в осях 13–14.
Дымогарные и вентиляционные трубы в настоящее время
утрачены, разобраны, скорее всего, при ремонте кровли. На
исторических фотографиях хорошо просматривается их коли-
чество и расположение. Трубы эти выполнены были из кирпича
и имели большое сечение, сверху накрывались металлическими
фигурными дымниками.
Проектом предлагается восстановить систему воздушного
отопления для холодного многоярусного основного объема хра-
ма, установив современное оборудование вместо разобранной
печи, работающее на газу. Трапезную и служебные помещения
церкви предлагается топить радиаторами по существующей
схеме. Ниже представлена 3D-модель системы с установкой
двух калориферов, с забором воздуха с южного фасада.
